בקרת רעש ורעידות באמצעות לוחות מרוכבים

ניהול רעשים ורעידות הפך לדיסציפלינה הנדסית קריטית על פני תחבורה, ציוד לוגיסטי, מבנים ניידים ומארזים תעשייתיים. ככל שהמערכות הופכות קלות יותר, מהירות יותר ומודולריות יותר, אסטרטגיות מסורתיות של-דיכוי רעש מבוססות רעש-כגון לוחות פלדה עבים או לוחות עץ מלא-מתואמות יותר ויותר עם דרישות הביצועים, האנרגיה והעמידות.

בכלי רכב, גופי תחבורה, יחידות ניידות ומערכות מכולות, רעש ורטט לא רצויים נובעים ממקורות מרובים: עירור מנוע, רטט המושרה בכביש, זרימה אווירודינמית, תהודה מכנית וצימוד מבני בין רכיבים. ריגושים אלה מתפשטים דרך לוחות, מסגרות ומפרקים, ולעתים קרובות מגבירים ולא מחלישים את הקול והרעידות כאשר העיצוב המבני אינו אופטימלי.

לוחות סנדוויץ' מרוכבים, במיוחד אלה המשלבים חלת דבש או ליבות סלולריות, הופיעו כפתרון אקוסטי מבני- יעיל. במקום להסתמך על מסה בלבד, לוחות אלו מטפלים ברעש ורעידות באמצעות ארכיטקטורת חומרים, שיכוך פנימי ואי-התאמה של עכבה, ומציעים מנגנון בקרה שונה מהותית בהשוואה לחומרים מונוליטיים.

UDPan®

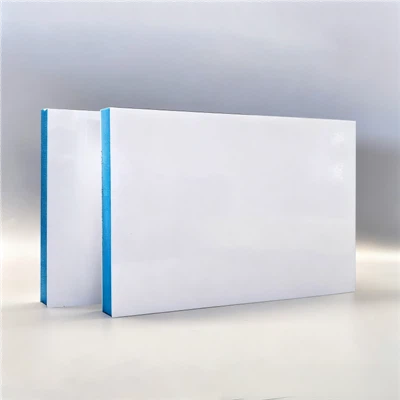

פאנל FRP XPS

לא ניתן להתייחס בקרת רעש ורעידות כאל תופעות נפרדות. ברוב המבנים המהונדסים, רטט הוא מנגנון ההולכה שבאמצעותו רעש נוצר, מוקרן ומוגבר. לוחות פועלים הן כאלמנטים נושאי עומס- והן כרדיאטורים אקוסטיים.

כאשר פאנל רוטט, הוא ממיר אנרגיה מכנית לצליל מוטס. היעילות של המרה זו תלויה במספר פרמטרים:

קשיחות לוח והתנהגות כיפוף

פיזור מסה על פני עובי הפנל

מאפייני שיכוך פנימיים

תנאי גבול וממשקי הרכבה

לוחות מוצקים נוטים להציג-תדרי תהודה מוגדרים היטב. לאחר התרגשות ליד התדרים הללו, אמפליטודות הרטט גדלות באופן משמעותי, וכתוצאה מכך קרינת רעש בולטת. הגדלת העובי או המסה יכולה לשנות את התהודות הללו, אך לעתים קרובות במחיר של משקל גבוה יותר ויעילות מערכת מופחתת.

לוחות סנדוויץ' מרוכבים מציגים תגובה דינמית שונה. על ידי הפרדת עורות מבניים עם ליבה קלת משקל, הם משנים את קשיחות הכיפוף, הפצה מודאלית ופיזור אנרגיה בדרכים חיוביות ביותר להפחתת רעשים ורעידות.

טיפוסיפאנל סנדוויץ' מורכבמורכב משני גיליונות פנים-גבוהים המודבקים לליבה קלת משקל. אמנם תצורה זו נידונה לעתים קרובות במונחים של יחס חוזק-ל-משקל, אבל ההתנהגות האקוסטית והרטט שלה משמעותית באותה מידה.

מאפיינים אדריכליים מרכזיים המשפיעים על בקרת רעש ורעידות כוללים:

הפרדת-ליבת העור, מה שמגביר את קשיחות הכיפוף ללא עליית מסה פרופורציונלית

תאימות לגזירה ליבה, אשר סופג ומפיצה מחדש אנרגיית רטט

שכבות הדבקת ממשק, המציגים שיכוך ויסקו אלסטי

הטרוגניות חומרית, אשר משבש את התפשטות הגלים הקוהרנטית

בניגוד לפנלים מוצקים שמשדרים רטט כגלי כיפוף אחידים יחסית, לוחות סנדוויץ' גורמים להחזרה חלקית, הנחתה ופיצול מצבים בתוך המבנה. זה מפחית את היעילות שבה מומרת רטט מכאני לרעש מוטס.

בין הליבות המרוכבות, חלת דבש ומבנים תאיים ממלאים תפקיד חשוב במיוחד בבקרת רעידות. הגיאומטריה שלהם מציגה אניזוטרופיה מבוקרת ותאימות מבוזרת, המשפיעה הן על הדינמיקה המבנית והן על קרינה אקוסטית.

מנקודת מבט של רטט,ליבות חלת דבש:

הפחת את הגברת התהודה-ברמת הלוח על ידי הגדלת הצפיפות המודאלית

המרת אנרגיית כיפוף לעיוות גזירה בתוך הליבה

הגבל העברת רטט בטווח-ארוך על פני משטחי פאנל גדולים

בניגוד לליבות קצף, הנשענות בעיקר על שיכוך חומר, ליבות חלת דבש משלבות פיזור אנרגיה גיאומטרי עם פיזור ברמת החומר.- זה הופך אותם ליעילים במיוחד ביישומים שבהם רטט-תדירות נמוכה מהווה דאגה, כגון רכבי תחבורה ופלטפורמות ניידות.

ניתן לכוונן את גודל התא, עובי הדופן והכיוון של מבנה חלת הדבש כדי להתמקד בטווחי תדרים ספציפיים של רטט, מה שמאפשר למהנדסים לעצב לוחות המדכאים תהודה בעייתית מבלי להנדס-יתר את המערכת.

שיכוך הוא מרכזי לבקרת רעשים ורעידות יעילה. לוחות מרוכבים מספקים מטבעם מנגנוני שיכוך מרובים שחסרים או מוגבלים בחומרים מוצקים.

מנגנונים אלה כוללים:

שכבות הדבק המקשרות את העור לליבה פועלות כממשקים ויסקו אלסטיים. תחת עומס מחזורי, שכבות אלו מפזרות אנרגיה באמצעות חיכוך פנימי, ומפחיתות את משרעת הרטט לאורך זמן.

כאשר הפאנל מתכופף, הליבה חווה עיוות גזירה. דפורמציה זו צורכת אנרגיה, במיוחד במערכות ליבה תרמופלסטיות או היברידיות שבהן התנהגות פולימר תורמת לגורמי אובדן.

הבדלים בקשיחות, בצפיפות ובעכבת גלים בין העורות והליבה יוצרים השתקפויות גלים חלקיות, ומונעות העברת אנרגיה יעילה על פני עובי הפאנל.

יחד, השפעות אלו מייצרות תגובת שיכוך פס רחב שקשה להשיג עם חומרים הומוגניים, במיוחד בתנאי תפעול משתנים.

הפחתת רעש נגישה לעתים קרובות באמצעות בטנות סופגות או בידוד נוסף. לוחות מרוכבים מספקים אסטרטגיה חלופית: הפחתת קרינת הרעש במקור על ידי שליטה ברטט הפנל.

היתרונות העיקריים כוללים:

מהירות משטח נמוכה יותר תחת עירור, הפחתת יעילות קרינת הקול

השפעות תדירות צירוף מופחתות, הגורמות לעתים קרובות לקוצי רעש בפאנלים מוצקים דקים

בידוד אקוסטי משופר בין תאים במבנים מרובי-אזורים

ברכבים לוגיסטיים, למשל, לוחות מרוכבים המשמשים בדפנות ובגגות יכולים להפחית משמעותית את רמות הרעש הפנימי הנגרמות מרטט כביש וזרימת אוויר, מבלי להידרש לריפוי אקוסטיות נוספות המוסיפות משקל ומורכבות.

בקרת רעש ורעידות באמצעות לוחות מרוכבים חשובה במיוחד ביישומים-לניידים ותחבורה, שבהם יעילות מבנית ונוחות תפעולית חייבות להתקיים במקביל.

ברכבי הובלה יבשים וברכבי קירור, לוחות מרוכבים מפחיתים את הרעש-המבנה תוך שמירה על ביצועים תרמיים. העברת רעידות נמוכה יותר גם מגינה על מטען רגיש ומפחיתה נזקי עייפות לציוד רכוב.

רכבי חירום, מעבדות ניידות ויחידות פיקוד נהנים מפנים שקטים יותר, בהירות תקשורת משופרת ועייפות מופחתת של המפעיל, הכל מתאפשר על ידי בקרת רעש משולבת מבנית.

במערכות חשמל מכולות, מקלטים ומודולים ימיים, לוחות מרוכבים מגבילים את צימוד הרטט בין מכונות וקירות המתחם, ומשפרים הן את הנוחות האקוסטית והן את אורך החיים המבני.

ביצועי הרעש והרעידות של לוחות מרוכבים מושפעים מאוד מהאופן שבו הם משולבים במבנה הכולל. טיפולי קצוות, מערכות הרכבה ועיצוב מפרקים יכולים לשפר או לערער את היתרונות הגלומים של בנייה מרוכבת.

קצוות מוגבלים בצורה לא נכונה יכולים להכניס תהודה מקומית, בעוד שחיבורים קשיחים מדי עשויים לעקוף את שיכוך הפאנל על ידי העברת רטט ישירות דרך מסגרות. אסטרטגיות אינטגרציה אופטימליות כוללות:

ממשקי הרכבה אלסטיים או-למחצה מבודדים

סגירות קצה מחוזקות אך מעוכות

מערכות הידוק מבוזרות הנמנעות מטעינה נקודתית

כאשר מתייחסים לתכנון לוח ושילוב מערכות כבעיה הנדסית מאוחדת, לוחות מרוכבים הופכים למרכיב אקטיבי של בקרת רטט ולא למארז פסיבי.

בקרת רעשים ורעידות היא לא רק עניין של ביצועים ראשוניים. בפעולה-בעולם האמיתי, לוחות חשופים למיליוני מחזורי רעידות, שינויים בטמפרטורה ולחצים סביבתיים.

לוחות מרוכבים מפגינים יציבות חזקה-לטווח ארוך בהקשר זה בשל:

ריכוז מתח מופחת בהשוואה לפנלים מוצקים

רגישות נמוכה יותר לפיצוחי עייפות

תכונות שיכוך יציבות לאורך חיי שירות ארוכים

על ידי מזעור הצטברות הנזק שנגרמה לרטט-, לוחות מרוכבים משפרים בעקיפין את ביצועי הרעש לאורך זמן, מכיוון שהשלמות המבנית ואיכות ההדבקה נשמרות.

בעוד לוחות מרוכבים מציעים יתרונות ברורים, בקרת רעשים ורעידות יעילה דורשת בחירות הנדסיות קפדניות. בחירת הליבה, חומרי העור, יחסי העובי ומערכות ההדבקה חייבות להיות מיושרות עם תדרי העירור הדומיננטיים והסביבה התפעולית.

לוחות-קשיחים מדי עשויים להעביר את התהודה לטווחי תדרים בעייתיים, בעוד שתכנונים תואמים מדי עלולים לפגוע בדרישות מבניות. הפתרונות היעילים ביותר נובעים מגישה מאוזנת המשלבת ניתוח מבני, מודלים אקוסטיים ובדיקות בעולם האמיתי-.

הנדסת רעש, רטט וקשיחות (NVH) מעצבת יותר ויותר את בחירת החומרים והעיצוב המבני בין תעשיות. לוחות סנדוויץ' מרוכבים כבר לא נתפסים רק כאלמנטים מבניים קלים, אלא כמערכות רב תכליתיות המתייחסות בו זמנית לחוזק, עמידות, בקרה תרמית וביצועים אקוסטיים.

ככל שהתקנות, ציפיות המשתמשים והדרישות התפעוליות ממשיכות לעלות, תפקידם של לוחות מרוכבים באסטרטגיות משולבות של בקרת רעש ורעידות צפוי להתרחב עוד יותר, במיוחד במגזרי התחבורה, הלוגיסטיקה והתשתיות הניידות.

במקום להוסיף בקרת רעש כמחשבה שלאחר מכן, טכנולוגיית הפאנל המרוכב מאפשרת למהנדסים להטמיע ביצועים אקוסטיים ישירות ב-DNA המבני של מערכות מודרניות.
